WR系列熱電偶主要技術特征
WR系列工業用熱電偶作為溫度測量傳感器,通常與溫度變送器、調節器及顯示儀表等配套使用,組成過程控制系統,用以直接測量或控制各種生產過程中0-1800°C范圍內的流體、蒸汽和氣體介質以及固體表面等溫度。熱電偶是由兩種不同成分的導體兩端接合成回路時,當兩接合點溫度不同時，就會在回路內產生熱電流。如果熱電偶的工作端與參比端存在有溫差時，顯示儀表將會批示出熱電偶產生的熱電勢所對應的溫度值。熱電偶的熱電動熱將隨著測量端溫度升高而增長，它的大小只與熱電偶材料和兩端的溫度有關、與熱電極的長度、直徑無關。各種熱電偶的外形常因需要而極不相同，但是它們的基本結構卻大致相同，通常由熱電極、絕緣套保護管和接線盒等主要成分組成
主要技術特征

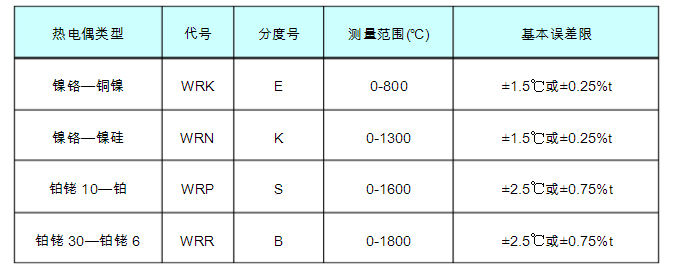

測量范圍及誤差：

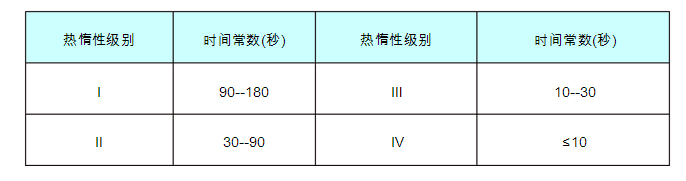

熱電偶時間常數
※熱電偶公稱壓力：一般是指在工作溫度下保護管所能承受的靜態外壓而破裂。
※熱電偶***小插入深度：應不小于其保護管8-10倍。（特列產品例外）
※絕緣電阻：當周?chē)諝鉁囟葹?5-35℃，相對濕度<80%時絕緣電阻≥5兆歐（電壓100v)。具有防濺式接線盒的熱電偶，當相對溫度93±3℃時，絕緣電阻≥0.5兆歐（電壓100V）。
※高溫下的絕緣電阻：熱電阻在高溫下，其熱電極（包括雙支式）與保護管以及雙支熱電極之間的絕緣電阻（按每米計）應大于下表規定的值。
