鎧裝薄膜鉑熱電阻安裝的固定形式

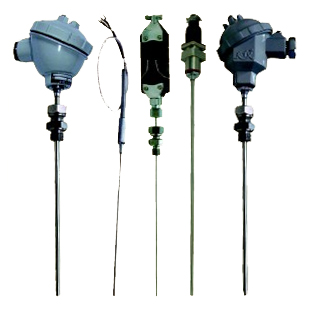

鎧裝薄膜鉑熱電阻 是一種溫度傳感器，它比裝配式鉑電阻直徑小，易彎曲，適宜安裝在裝配式鉑電阻無法安裝的場合。本公司生產的WZPK系列鎧裝鉑電阻采用薄膜鉑電阻測溫元件，因此，具有準確、靈敏、熱響應時間快，質量穩定、使用壽命長等優點。
鎧裝薄膜鉑熱電阻外保護管采用不銹鋼，內充滿高密度氧化物質緣體，因此，它具有很強的抗污染和優良的機械強度，適合安裝在環境惡劣的場合。
鎧裝薄膜鉑熱電阻 安裝固定形式
|
安裝固定裝置標準尺 |
鎧裝薄膜鉑熱電阻外徑 | |||
|
φ6 |
φ5 |
φ4 |
φ3 | |
|
M |
M16×1.5 |
M12×1.5 | ||
|
S |
22 |
19 | ||
|
安裝固定裝置標準尺 |
鎧裝薄膜鉑熱電阻外徑 | |||
|
φ6 |
φ5 |
φ4 |
φ3 | |
|
D |
φ60 |
φ50 | ||
|
D0 |
φ42 |
φ36 | ||
|
D1 |
φ24 |
φ20 | ||
|
d0 |
φ9 |
φ7 | ||
|
S |
22 |
19 | ||
□型號規格
簡易式端子
|
型號 |
分度號 |
測溫范圍℃ |
精度等級 |
熱響應時間T0.5U |
直徑mm |
長度Lmm |
安裝固定裝置 |
|
WZPK-103U |
Pt100 (Ro= 100Ω |
-79~420 |
B級 |
≤3 |
φ3 |
100 150 200 250 300 400 500 750 1000 |
無固定裝置 |
|
WZPK-104U |
≤5 |
φ4 | |||||
|
WZPK-105U |
≤8 |
φ5 | |||||
|
WZPK-106U |
≤12 |
φ6 | |||||
|
WZPK-203U |
≤3 |
φ3 |
固定卡套螺栓 | ||||
|
WZPK-204U |
≤5 |
φ4 | |||||
|
WZPK-205U |
≤8 |
φ5 | |||||
|
WZPK-206U |
≤12 |
φ6 | |||||
|
WZPK-303U |
≤3 |
φ3 |
可動卡套螺栓 | ||||
|
WZPK-304U |
≤5 |
φ4 | |||||
|
WZPK-305U |
≤8 |
φ5 | |||||
|
WZPK-306U |
≤12 |
φ6 | |||||
|
WZPK-403U |
≤3 |
φ3 |
固定卡套法蘭 | ||||
|
WZPK-404U |
≤5 |
φ4 | |||||
|
WZPK-405U |
≤8 |
φ5 | |||||
|
WZPK-406U |
≤12 |
φ6 | |||||
|
WZPK-503U |
≤3 |
φ3 |
可運卡套法蘭 | ||||
|
WZPK-504U |
≤5 |
φ4 | |||||
|
WZPK-505U |
≤8 |
φ5 | |||||
|
WZPK-506U |
≤12 |
φ6 |
注：1)保護管材料和固定裝置材料：1Cr18Ni9Ti不銹鋼。
2)φ3，φ4長度***長為500mm。
防水式接線盒
|
型號 |
分度號 |
測溫范圍℃ |
精度等級 |
熱響應時間T0.5U |
直徑mm |
長度Lmm |
安裝固定裝置 |
|
WZPK-133U |
Pt100 (Ro= 100Ω |
-79~420 |
B級 |
≤3 |
φ3 |
100 150 200 250 300 400 500 750 1000 |
無固定裝置 |
|
WZPK-134U |
≤5 |
φ4 | |||||
|
WZPK-135U |
≤8 |
φ5 | |||||
|
WZPK-136U |
≤12 |
φ6 | |||||
|
WZPK-233U |
≤3 |
φ3 |
固定卡套螺栓 | ||||
|
WZPK-234U |
≤5 |
φ4 | |||||
|
WZPK-235U |
≤8 |
φ5 | |||||
|
WZPK-236U |
≤12 |
φ6 | |||||
|
WZPK-333U |
≤3 |
φ3 |
可動卡套螺栓 | ||||
|
WZPK-334U |
≤5 |
φ4 | |||||
|
WZPK-335U |
≤8 |
φ5 | |||||
|
WZPK-336U |
≤12 |
φ6 | |||||
|
WZPK-433U |
≤3 |
φ3 |
固定卡套法蘭 | ||||
|
WZPK-434U |
≤5 |
φ4 | |||||
|
WZPK-435U |
≤8 |
φ5 | |||||
|
WZPK-436U |
≤12 |
φ6 | |||||
|
WZPK-533U |
≤3 |
φ3 |
可運卡套法蘭 | ||||
|
WZPK-534U |
≤5 |
φ4 | |||||
|
WZPK-535U |
≤8 |
φ5 | |||||
|
WZPK-536U |
≤12 |
φ6 |
注：1)保護管材料和固定裝置材料：1Cr18Ni9Ti不銹鋼。
2)φ3，φ4長度***長為500mm。
防濺式接線盒
|
型號 |
分度號 |
測溫范圍℃ |
精度等級 |
熱響應時間T0.5U |
直徑mm |
長度Lmm |
安裝固定裝置 |
|
WZPK-123U |
Pt100 (Ro= 100Ω |
-79~420 |
B級 |
≤3 |
φ3 |
100 150 200 250 300 400 500 750 1000 |
無固定裝置 |
|
WZPK-124U |
≤5 |
φ4 | |||||
|
WZPK-125U |
≤8 |
φ5 | |||||
|
WZPK-126U |
≤12 |
φ6 | |||||
|
WZPK-223U |
≤3 |
φ3 |
固定卡套螺栓 | ||||
|
WZPK-224U |
≤5 |
φ4 | |||||
|
WZPK-225U |
≤8 |
φ5 | |||||
|
WZPK-226U |
≤12 |
φ6 | |||||
|
WZPK-323U |
≤3 |
φ3 |
可動卡套螺栓 | ||||
|
WZPK-324U |
≤5 |
φ4 | |||||
|
WZPK-325U |
≤8 |
φ5 | |||||
|
WZPK-326U |
≤12 |
φ6 | |||||
|
WZPK-423U |
≤3 |
φ3 |
固定卡套法蘭 | ||||
|
WZPK-424U |
≤5 |
φ4 | |||||
|
WZPK-425U |
≤8 |
φ5 | |||||
|
WZPK-426U |
≤12 |
φ6 | |||||
|
WZPK-523U |
≤3 |
φ3 |
可運卡套法蘭 | ||||
|
WZPK-524U |
≤5 |
φ4 | |||||
|
WZPK-525U |
≤8 |
φ5 | |||||
|
WZPK-526U |
≤12 |
φ6 |
注：1)保護管材料和固定裝置材料：1Cr18Ni9Ti不銹鋼。
2)φ3，φ4長度***長為500mm。
插座式接線盒
|
型號 |
分度號 |
測溫范圍℃ |
精度等級 |
熱響應時間T0.5U |
直徑mm |
長度Lmm |
安裝固定裝置 |
|
WZPK-163U |
Pt100 (Ro= 100Ω |
-79~420 |
B級 |
≤3 |
φ3 |
100 150 200 250 300 400 500 750 1000 |
無固定裝置 |
|
WZPK-164U |
≤5 |
φ4 | |||||
|
WZPK-165U |
≤8 |
φ5 | |||||
|
WZPK-166U |
≤12 |
φ6 | |||||
|
WZPK-263U |
≤3 |
φ3 |
固定卡套螺栓 | ||||
|
WZPK-264U |
≤5 |
φ4 | |||||
|
WZPK-265U |
≤8 |
φ5 | |||||
|
WZPK-266U |
≤12 |
φ6 | |||||
|
WZPK-363U |
≤3 |
φ3 |
可動卡套螺栓 | ||||
|
WZPK-364U |
≤5 |
φ4 | |||||
|
WZPK-365U |
≤8 |
φ5 | |||||
|
WZPK-366U |
≤12 |
φ6 | |||||
|
WZPK-463U |
≤3 |
φ3 |
固定卡套法蘭 | ||||
|
WZPK-464U |
≤5 |
φ4 | |||||
|
WZPK-465U |
≤8 |
φ5 | |||||
|
WZPK-466U |
≤12 |
φ6 | |||||
|
WZPK-563U |
≤3 |
φ3 |
可運卡套法蘭 | ||||
|
WZPK-564U |
≤5 |
φ4 | |||||
|
WZPK-565U |
≤8 |
φ5 | |||||
|
WZPK-566U |
≤12 |
φ6 |
注：1)保護管材料和固定裝置材料：1Cr18Ni9Ti不銹鋼。
2)φ3，φ4長度***長為500mm。
帶延長導線
|
型號 |
分度號 |
測溫范圍℃ |
精度等級 |
熱響應時間T0.5U |
直徑mm |
長度Lmm |
安裝固定裝置 |
|
WZPK-173U |
Pt100 (Ro= 100Ω |
-79~420 |
B級 |
≤3 |
φ3 |
100 150 200 250 300 400 500 750 1000 |
無固定裝置 |
|
WZPK-174U |
≤5 |
φ4 | |||||
|
WZPK-175U |
≤8 |
φ5 | |||||
|
WZPK-176U |
≤12 |
φ6 | |||||
|
WZPK-273U |
≤3 |
φ3 |
固定卡套螺栓 | ||||
|
WZPK-274U |
≤5 |
φ4 | |||||
|
WZPK-275U |
≤8 |
φ5 | |||||
|
WZPK-276U |
≤12 |
φ6 | |||||
|
WZPK-373U |
≤3 |
φ3 |
可動卡套螺栓 | ||||
|
WZPK-374U |
≤5 |
φ4 | |||||
|
WZPK-375U |
≤8 |
φ5 | |||||
|
WZPK-376U |
≤12 |
φ6 | |||||
|
WZPK-473U |
≤3 |
φ3 |
固定卡套法蘭 | ||||
|
WZPK-474U |
≤5 |
φ4 | |||||
|
WZPK-475U |
≤8 |
φ5 | |||||
|
WZPK-476U |
≤12 |
φ6 | |||||
|
WZPK-573U |
≤3 |
φ3 |
可運卡套法蘭 | ||||
|
WZPK-574U |
≤5 |
φ4 | |||||
|
WZPK-575U |
≤8 |
φ5 | |||||
|
WZPK-576U |
≤12 |
φ6 |
注：1)保護管材料和固定裝置材料：1Cr18Ni9Ti不銹鋼。
2)φ3，φ4長度***長為500mm。
