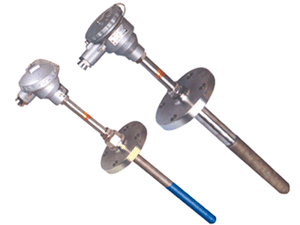

WR系列熱電偶WR系列熱電偶廠家溫度測量范圍和允許誤差
WR系列熱電偶，WR系列熱電偶廠家,工業用裝配式熱電偶作為測量溫度的傳感器，通常和顯示儀表，記錄儀表和電子調節器配套使用。它可以直接測量各種生產過程中從0℃~1800℃范圍內的液體、蒸汽和氣體介質以及固體的表面溫度。根據******規定，我廠從1995年起開始起生產符合IEC******標準分度號的鉑銠 30--鉑銠 6、鉑銠 10--鉑、鎳鉻--鎳硅、鎳鉻--銅鎳、銅--銅鎳、鐵--銅鎳等型式熱電偶。
WR系列熱電偶廠家WR系列熱電偶主要技術指標
1. 溫度測量范圍和允許誤差
|
熱電偶類別 |
代號 |
分度號 |
測量范圍℃ |
允許偏差△t℃ |
|
鉑銠30-鉑銠6 |
WRR |
B |
0～1800 |
±1.5℃或±0.25%t |
|
鉑銠10-鉑 |
WRP |
S |
0～1600 |
±1.5℃或±0.25%t |
|
鎳鉻-鎳硅 |
WRN |
K |
0～1300 |
±2.5℃或±0.75%t |
|
鎳鉻-銅鎳 |
WRE |
E |
0～800 |
±2.5℃或±0.75%t |
注“t”為感溫元件的實測溫度
2. 熱響應時間
在溫度出現階躍變化時，熱電偶的輸出變化至相當于該變化的50%，所需要的時間稱為熱響應時間，用τ0.5表示。
3. 熱電偶公稱壓力
一般是指在室溫情況下保護管所能承受的靜態外壓而不破裂。實際上，容許工作壓力不***與保護管材料、直徑壁厚有關，還與其結構形式，安裝方法、置入深度以及被測介質的流速和種類等有關。
4. 熱電偶***小置入深度
應不小于其保護管外徑的8～10倍（特殊產品例外）。
5. 熱電偶絕緣電阻（常溫）
常溫絕緣電阻的試驗電壓為直流500V±50V，測量常溫絕緣電阻的大氣條件為溫度15～35℃，相對濕度45%，大氣壓力86～106KPa。
?對于長度超過1米的熱電偶它的常溫絕緣電阻值與其長度的乘積應不小于100MΩ?M。即：Rr?L≥ 100MΩ.M.....L>1m式中：Rr-熱電偶的長度，m。
?對于長度等于或不足1米的熱電偶，它的常溫絕緣電阻值應不小于100MΩ。
6. 上限溫度絕緣電阻
熱電偶的上限溫度絕緣電阻應不小于下表規定：
|
上限溫度tm℃ |
試驗溫度t℃ |
電阻值 MΩ |
|
100≤tm＜300 |
t=tm |
10 |
|
300≤tm＜500 |
t=tm |
2 |
|
500≤tm＜850 |
t=tm |
0.5 |
|
850≤tm＜1000 |
t=tm |
0.08 |
|
1000≤tm＜1300 tm＞1300 |
t=tm t=1300 |
0.02 0.02 |
WR系列熱電偶工作原理
熱電偶的工作原理是：兩種不同成分的導體兩端經焊接、形成回路，直接測溫端叫測量端，接線端子叫參比端。當測量端和參比端存在溫差時，就會在回路中產生熱電流，接上顯示儀表，儀表上就指示出熱電偶所產生的熱電動勢的對應溫度值。
熱電偶的熱電動勢將隨著測量端溫度升高而增長，熱電動勢的大小只和熱電偶導體材質以及兩端溫差有關，和熱電極的長度、直徑無關。
裝配式熱電偶主要由接線盒、保護管、絕緣套管、接線端子、熱電極組成基本結構，并配以各種安裝固定裝置組成。
