WZ系列熱電阻，WZ系列熱電阻廠家，WZ系列裝配式熱電阻工作原理
工業用熱電阻分鉑熱電阻和銅熱電阻兩大類。
熱電阻是利用物質在溫度變化時自身電阻也隨著發生變化的特性來測量溫度的。熱電阻的受熱部分（感溫元件）是用細金屬絲均勻地雙繞在絕緣材料制成的骨架上，當被測介質中 有溫度梯度存在時，所測得溫度是感溫元件所在范圍內介質層中的平均溫度。

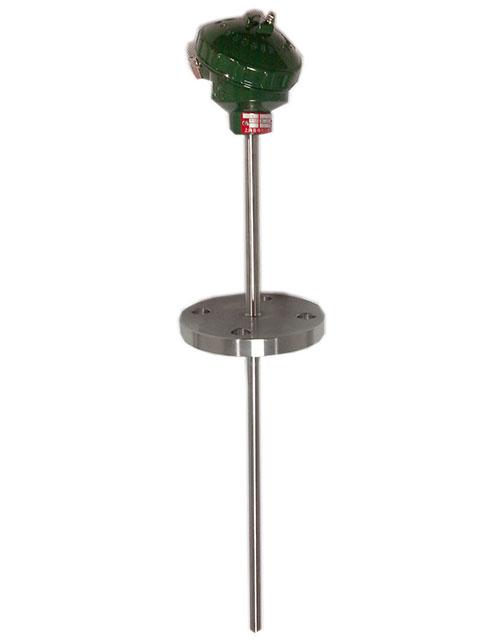

裝配式熱電阻主要由接線盒，保護管，接線端子，絕緣套管和感溫元件組成基本結構，并配以各種安裝固定裝置組成。
WZP型鉑電阻的感溫元件是一個鉑絲繞組，雙支鉑電阻主要用于需要用二套顯示，記錄和調節儀同時檢測同一地點溫度的場合。WZC型銅電阻的感溫元件是一個銅絲繞組。
□型號規格
統一設計型熱電阻
無固定裝置式熱電阻
|
熱電阻類別 |
產品型號 |
分度號 |
測量范圍℃ |
保護管材料 |
直徑dmm |
熱響應時間T0.5S |
|
單支鉑熱電阻 |
WZP-120 |
Pt100
（BA1、BA2）﹡ |
-200～420 |
不銹鋼
1cr18Ni9Ti
不銹鋼
0cr18Ni12M0Ti |
Ф16 |
≤90 |
|
WZP-121 |
Ф12 |
≤30 | ||||
|
WZP-130 |
Ф16 |
≤90 | ||||
|
WZP-131 |
Ф12 |
≤30 | ||||
|
雙支鉑熱電阻 |
WZP2-120 |
Ф16 |
≤90 | |||
|
WZP2-121 |
Ф12 |
≤45 | ||||
|
WZP2-130 |
Ф16 |
≤90 | ||||
|
WZP2-131 |
Ф12 |
≤45 | ||||
|
銅熱電阻 |
WZC-120 |
Cu50
（G）﹡ |
-50～100 |
黃銅H62不銹鋼1cr18Ni9Ti |
Ф12 |
≤120 |
|
WZC-130 |
注：1、打“﹡”分度號作特殊規格訂貨
2、型號120、121為防濺式接線盒，型號130、131為防水式接線盒。
